大型拼接装配平台

大型拼接装配平台

产品分类:铸铁平台/平板系列
产品简介: 大型装配平台: 大型装配平台主要应用于动力机械设备的装配和调试的铸铁工作台,在装配平台正面加工有T形槽,可以固定动力机械设备,装配平台工作面上根据要求可加工圆孔、U型孔或长孔。 装配平台的材质:......
订购热线:0317-8034720
          15028614006

产品详情

大型装配平台:


大型装配平台主要应用于动力机械设备的装配和调试的铸铁工作台,在装配平台正面加工有T形槽,可以固定动力机械设备,装配平台工作面上根据要求可加工圆孔、U型孔或长孔。

       装配平台的材质:装配平台原材料选用质优、细密、高强度灰口铸铁HT200-250,工作面硬度为HB170-240,装配平台铸件经过两次人工时效处理或自然时效2-3年,完全去除内应力,精度稳定,耐磨性能好。

         装配平台精度按国家标准计量检定规程JJG117-91执行,分为1级装配平台、2级装配平台、3级装配平台和精刨级装配平台四种。

         装配平台包装采用木制包装。装配平台包装前经防锈处理并妥善包装,避免因包装不善而在运输过程中损坏产品。装配平台经检定合格后,应附有产品合格证;产品合格证上应出厂日期和产品序号。

   装配平台标准规格为1000×750-3000×6000(mm),需求大于此规格的装配平台时,多个装配平板拼装使用,也可按用户要求定做或按图纸加工生产。

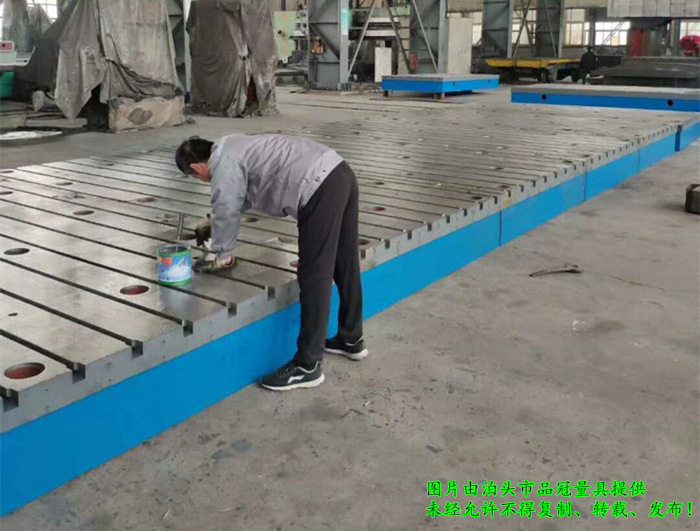

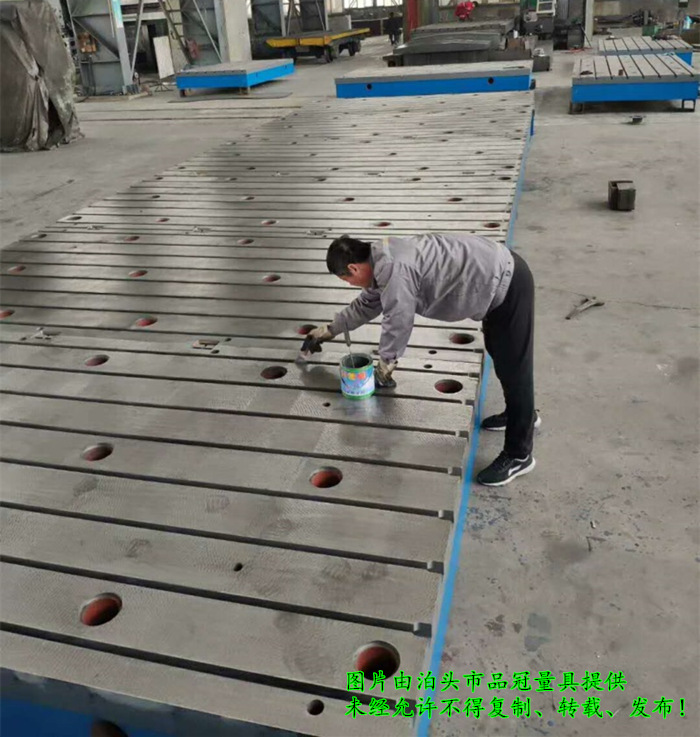

拼接装配平台适用于大于4000X8000规格的大型铸铁平板,因为单块铸铁平板面积过大,不容易运输或安装的大型铸铁平板。采用小规格铸铁平板拼接的方式来完成。这种拼接的方式对拼接平台使用丝毫没有影响。


       拼接平台属于铸铁平板的一种,拼接平台用于机械、发动机的动力实验,设备调试,具有较好的平面稳定性和韧性,表面带有T型槽,可以用来固定实验设备。拼接平台还作为设备的安装底座使用,根据设备的不同,拼接平板的面板的结构会有所不同,拼接平台有T型槽的,也有开孔的。

        拼接平台的材质一般为HT200-300,也有客户要求制成球墨铸铁拼接平台或铸钢材质的拼接平台;拼接平台规格一般是设计定做的,因为设备是不同的,常规的规格不可能完全的适合,常规规格的产品承重量很小,很难承受一般设备的重量。

        再有值得一说的就是拼接平台的支撑方式,安装的设备如果需要震动,就应该采用与地面进行连接的方式,如果只是把设备安装在拼接平台上面进行简单的测量等,那就采用垫铁支撑或者支架支撑。

      拼接平台的精度0,1,2,3级,一般的计算方法如下:

      1、根据被测拼接平台的形状、尺寸选择布点形式,并确定各个截面的分段数及桥板跨距: L= 式中 l——被测截面长度; L——桥板跨距; n——分段数。

      2、使用水平仪测量时,被测面调到大致处于水平位置;使用自准直仪测量时,拼接平台被测线调到大致与仪器光轴平行。

      3、将固有水平仪或反射镜的桥板放在被测截面上,沿测量方向等跨距、首尾衔接地移动桥板,记取拼接平台各位置读数。

      4、按分段检定结果进行数据处理,求出拼接平台平面度值。
