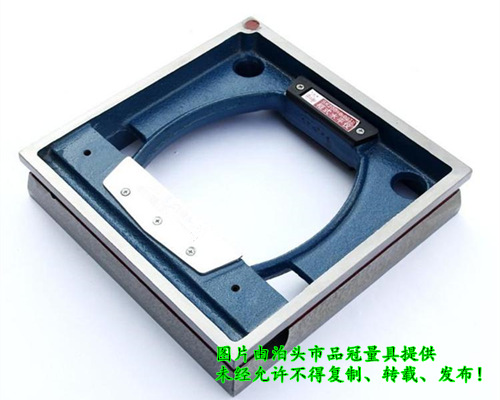

框式水平仪

框式水平仪

产品分类:其他量具系列
产品简介: 框式水平仪用途:主要应用于检验各种机床及其它类型设备导轨的直线度和设备安装的水平位置,垂直位置。它也能应用于小角度的测量和带有V型槽的工作面,还可测量圆柱工件的安装平行度,以及安装的水平位置和垂直位......
订购热线:0317-8034720
          15028614006

产品详情

框式水平仪用途:主要应用于检验各种机床及其它类型设备导轨的直线度和设备安装的水平位置,垂直位置。它也能应用于小角度的测量和带有V型槽的工作面,还可测量圆柱工件的安装平行度,以及安装的水平位置和垂直位置。
框式水平仪工作原理:气泡水平仪的玻璃管内壁是一个具有一定曲率半径的曲面,当水平仪发生倾斜时,气泡就向水平仪升高的一端移动,水准泡内壁曲率半径越大分辨率越高,曲率半径越小,分辨率越低,因此水准泡的曲率半径决定了该产品的精度。
框式水平仪仪器结构:主要由体身、水准泡系统及调整机构组成。体身可测量基面,水准泡用作读数反应出体身测量基面的真实数值,调整机构用作调整水平仪零位。
框式水平仪技术参数:

产品名称

规格(mm)

精度(mm/m)

重量(kg)

备注

框式水平仪

100X100X32

0.05

1.3

磨制

框式水平仪

150X150X38

0.02

2.6

磨制

框式水平仪

200X200X40

0.02

3.8

磨制

框式水平仪

200X200X40

0.02

3.8

刮制

框式水平仪

250x250x42

0.02

5.4

磨制

框式水平仪

300x300x45

0.02

7.5

刮制

框式水平仪

500X500

0.02

10

刮制

框式水平仪使用时注意事项:

1、测量前要保证水平仪工作面和工件表面的清洁,应认真清洗测量面并擦干,检查测量表面是否有划伤、锈蚀和毛刺等缺陷,以防止脏物影响测量的准确性。

2、测量前,应检查零位是否正确。如不准,对可调式水平仪应进行调整,对固定式水平仪应进行修复。

3、测量时:

(1)应避免温度的影响,需要与热源和风源隔绝;温度变化会使测量产生误差,因此应注意手热、阳光直射、哈气等对水平仪的影响;检验或使用时如使用环境湿度与保存环境湿度不同,则需在使用环境中稳定3小时方可使用。

(2)框式水平仪的两个V形测量面是测量精度的基准,在测量中不能与工作的粗糙面接触或摩擦。安放时需要小心轻放,避免因测量面划伤而损坏水平仪和造成不应有的测量误差。

(3)测量水平面时,在同一个测量位置上,应将水平仪调过相反的方向再进行测量。当移动水平仪时,不允许水平仪工作面与工件表面发生摩擦,应该提起来放置。

(4)用框式水平仪测量工件的垂直面时,不能握住与副侧面相对的部位,而用力向工件垂直平面推压,这样会因水平仪的受力变形,影响测量的准确性。正确的测量方法是手握持副测面内侧,使水平仪平稳、垂直地(调整气泡位于中间位置)贴在工件的垂直平面上,然后从纵向水准读出气泡移动的格数。

4、测量时需要待气泡完全静止后方可读数,应在垂直水准器的位置上进行读数,以减少视差对测量结果的影响。

5、水平仪使用完毕,需要将工作面擦拭干净,涂防锈油,存放在清洁、干燥处保管。
