 二维柔性焊接平台

二维柔性焊接平台

产品分类:三维柔性焊接平台
产品简介: D16/D28 二维柔性焊接平台 分类: 1)按系列分为:D16和D28两大系列; 2)按材料钢件为主。 D16/D28 二维柔性 焊接平台 是柔性组合工装的基础平台,其作用是支撑被加工工件及定位夹具、压紧夹具、校验治具等。D28......
订购热线:0317-8034700
          13333277744

产品详情

D16/D28 二维柔性焊接平台分类:

1)按系列分为:D16和D28两大系列;

2)按材料钢件为主。

D16/D28 二维柔性焊接平台是柔性组合工装的基础平台,其作用是支撑被加工工件及定位夹具、压紧夹具、校验治具等。D28系列平台孔距为100mm,平台上均刻有相应的网格线,在台面的工件安装面刻有100x100的网格线,方便工件目视检测。D16系列平台平台孔距为50mm,平台上均刻有相应的网格线,在台面的工件安装面刻有50x50的网格线,方便工件目视检测。根据客户要求,在平台的两直角边上面可以刻画毫米标度尺台面采用网格孔形式。平台尺寸可以根据实际需要来定制。它不仅可以作为焊接平台使用,也可以作为装配平台、检测平台、机床加工平台等。

D16/D28 二维柔性焊接平台产品说明:

工装平台的选用需根据产品的大小,形状而定,钣金类及小型钢结构件多采用D16系列的平台;

大型钢结构及重型机械行业多采用D28系列平台,工件大小变化较大的情况建议采用D22系列;

配件的选用需依照工件形状大小、复杂程度而定。

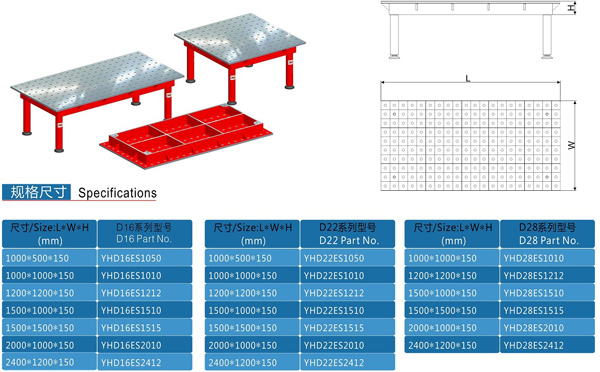

D16/D28 二维柔性焊接平台特点:

二维柔性焊接平台仅表面为高精度加工;

按系列分为D16/D22/D28三个系列;

D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线;

D22系列的孔为Φ22,孔间距为75mm±0.05阵列组成,表面分布着75x75mm的网格线;

D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。
