铸铁平板高承重变形量测试方法

来源:http://www.ajxlj.com责任编辑:品冠量具人气:2825发表时间:2019-03-10 14:14:12


铸铁平板的刚度是指铸铁平板在承重状态时的平面精度变形量,铸铁平板的钢度越高承高量越大。影响铸铁平板刚度的因素一般包括:铸铁平板材质、铸铁平板自身结构重量、铸铁平板调整方式以及平板的布筋结构设术是否合理。

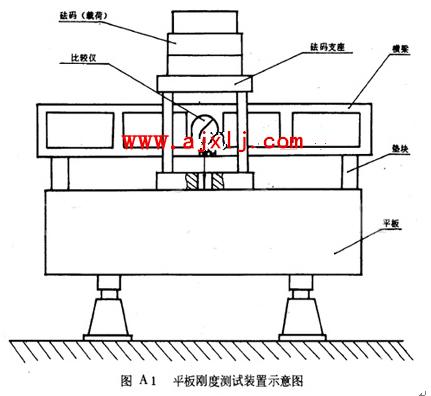

按以上图A1在被测铸铁平板工作面上装好试验装置,在不加砝码时,将扭簧比较仪的测头与平板工作面相接触(为使测量准确,可在测头与平板工作面之间放一块薄的量块),并记下读数。然后按表2规定的载荷在支架上施加砝码,再记下此时扭簧比较仪的读数。两次读数之代数差的 绝 对 值,即为该平板在额定载荷下的挠度值。
  卸下负载后应观察扭簧比较仪是否恢复到空载时的读数,若未能复原,则应分析其原因并重新测试。

  铸铁平板刚度测试装置由下列部分组成:
  1.砝码支座:它安置在平板工作面中间,与横梁不应有任何连接;
  2.砝码(载荷);
  3.扭簧比较仪:安装在横梁中部。
  4.横梁:沿平板工作面对角线方向安装,它应具有足够的刚性;
  5.垫块:用来支承横梁;
